双向充电

双向充电

车辆配有双向充电功能，即车辆不仅可以慢充充电，也可作为电源对外放电；对外放电可分为车辆对负载放电（VTOL）和车辆对车辆放电（VTOV）。

VTOL放电设备和VTOV放电设备作为威马公司售后精品件销售，可咨询威马汽车授权服务站购买。

警告

VTOL放电时，严禁使用超过规格的负载，否则可能引起发热起火。
严禁在车辆放电时接触放电排插。
放电过程中，若发现有异常情况，如异味、冒烟等，请立即停止使用。
不使用放电设备时请将其妥善存放在阴凉干燥处。
放电时，禁止将设备放置于后备箱、车头下或轮胎附近。
严禁拉扯、拖拽放电设备，移动时请轻拿轻放。
严禁在放电线缆变软、磨损、绝缘层破裂或者其他任何损坏的情况下，使用该放电设备。
严禁在放电枪或供电插排出现断裂、破损或表面露出等任何损坏的情况下使用放电设备。

注意

放电前，请确认车辆剩余电量，查看车辆续航里程。
放电前，请确保负载处于关闭状态。
VTOV放电前，确保充电车辆在可充电状态下，且两车充电口距离不得超过VTOV放电设备线缆长度，使用放电设备时不得拉扯。
VTOV放电前，先连接放电车辆充电口（放电枪），再连接充电车辆充电口（充电枪）。

说明

使用放电功能时，尽量在车辆电量较高时使用。
使用放电功能时，若车辆电量较低，该功能将受限。
长期连接放电装置而不输出时，将增加车辆的静态功耗。建议在不使用放电功能时拔下放电枪/充电枪。

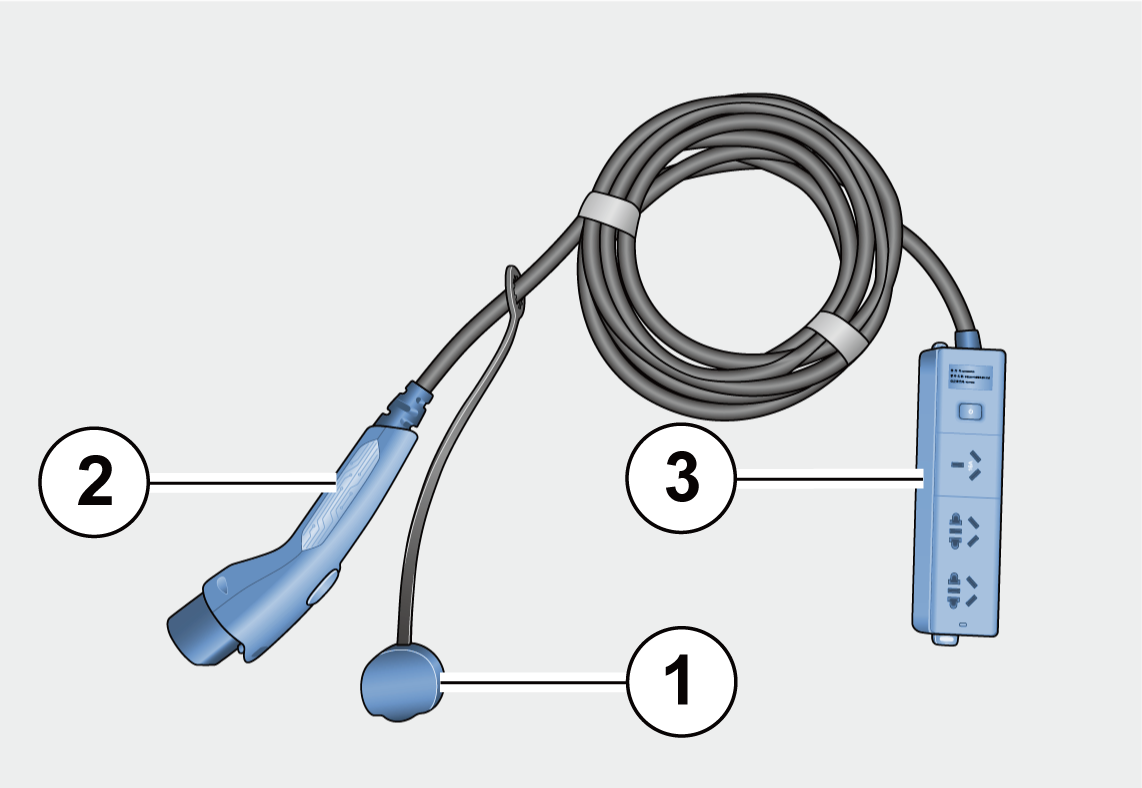

VTOL使用方法

1
防尘罩
2
放电枪
3
排插

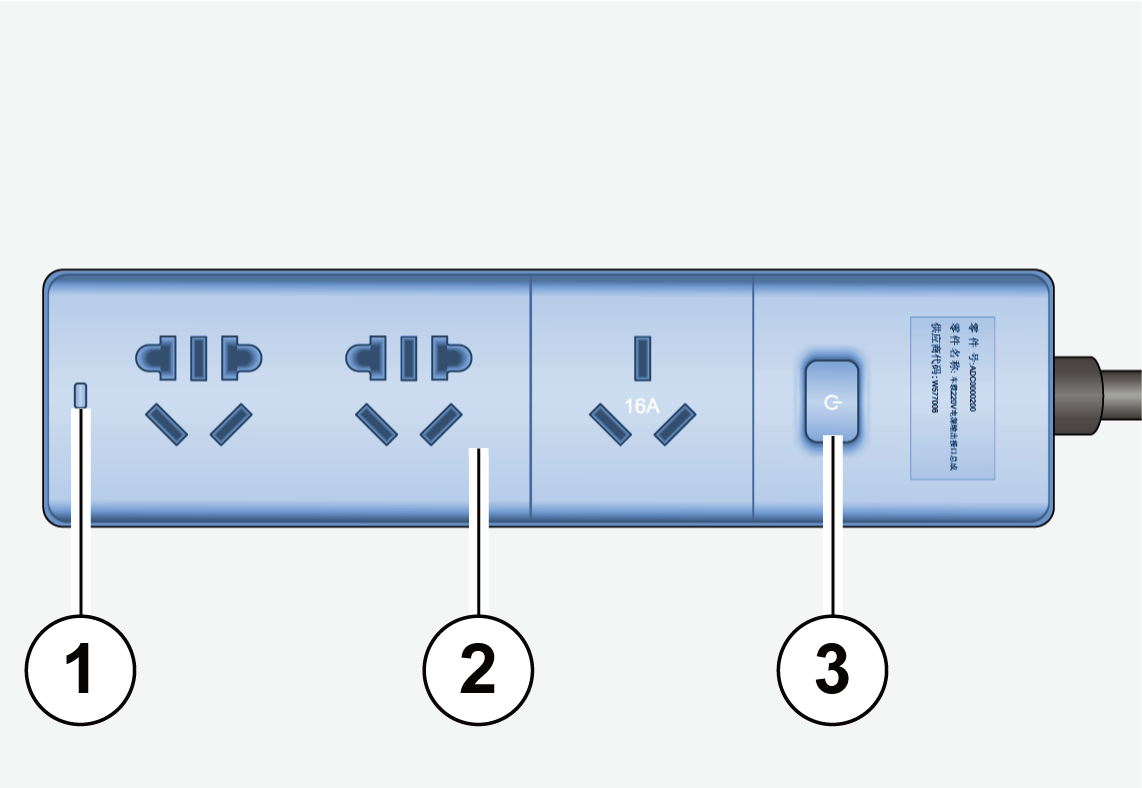

1
电源指示灯
2
放电排插
3
电源开关

设备规格：

输出最大功率3.3kw，电压220V，电流最大16A。

放电操作指南：

1
检查车辆剩余电量，确保整车电量不低于%。
2
检查VTOL放电设备没有壳体破裂、线缆磨损、插头生锈或有异物等异常情况。
3
确保慢充充电口没有积水或异物，金属端子没有生锈或腐蚀等造成的破坏或影响。
4
车辆解锁，打开慢充充电口盖，打开防尘盖。
5
连接VTOL放电枪并确认锁止。
6
按下排插上的电源开关，等待几秒后排插上的电源指示灯点亮，表示排插可以使用，组合仪表显示“放电中”字样。
7
用电器连接排插后即可使用。要结束放电时，按下排插上的电源开关，即可断开电源（紧急情况下可直接进行下一步，正常情况下不推荐使用）。
8
按下放电枪上的按钮并拔出放电枪。
9
盖上防尘盖，关闭慢充充电口盖，收起放电设备并妥善保管在阴凉干燥的地方。

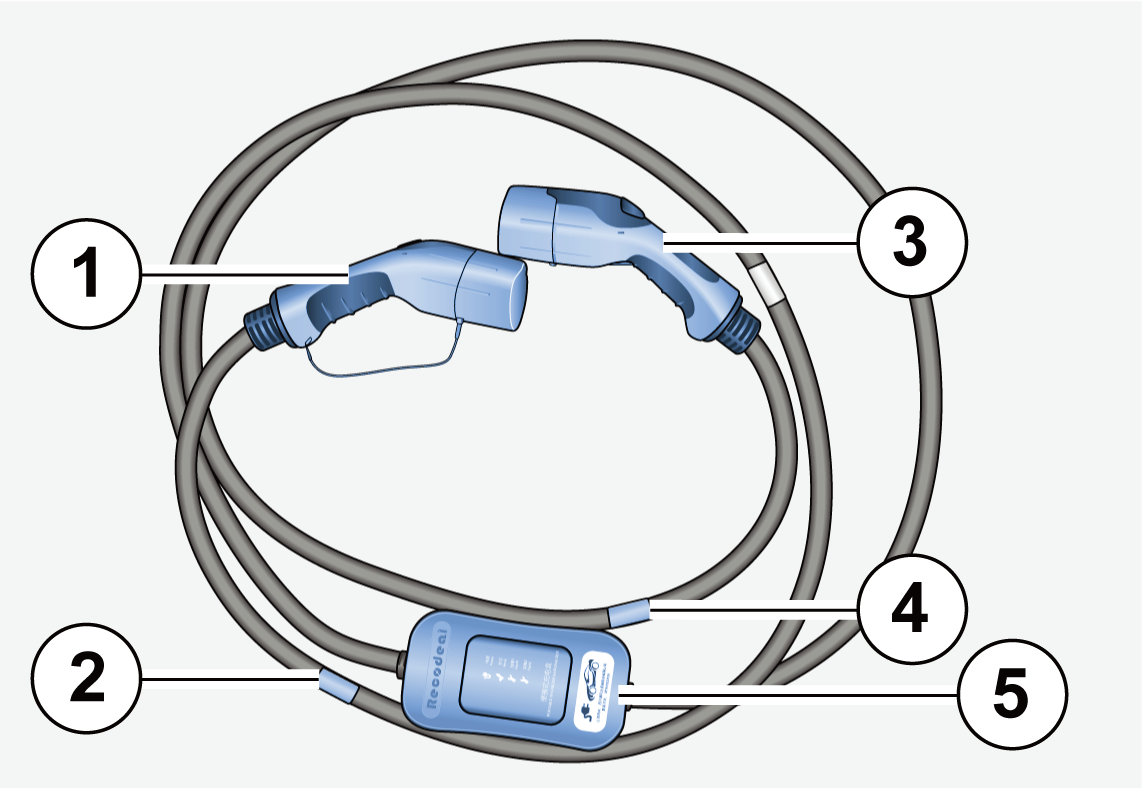

VTOV使用方法

1
放电枪
2
放电枪指示标签
3
充电枪
4
充电枪指示标签
5
充电控制盒

设备规格：

输出最大功率3.3kw，电压220V，电流最大16A。

放电操作指南：

1
放电车与充电车下电驻车，并停放在安全区域，打开危险警告灯。
2
检查充电车剩余电量，确保整车电量不低于30%。
3
检查VTOV放电设备没有壳体破裂、线缆磨损、插头生锈或有异物等异常情况。
4
确保慢充充电口没有积水或异物，金属端子没有生锈或腐蚀等造成的破坏或影响。
5
放电车与充电车解锁，并都打开慢充充电口盖和防尘盖。
6
查看指示标签区分充电枪和放电枪，先将放电枪插入放电车充电口，再将充电枪插入充电车慢充充电口。
7
查看放电车组合仪表显示“放电中”字样，查看充电车组合仪表显示充电状态。
8
充电完成后，先解锁放电车，按下放电枪上按钮停止充电并拔下放电枪；再解锁充电车，按下充电枪上按钮并拔下充电枪（紧急情况下可直接拔出充电枪，正常情况下禁止采用此方法）。
9
盖上防尘盖，关闭慢充充电口盖，收起放电设备并妥善保管在阴凉干燥的地方。
